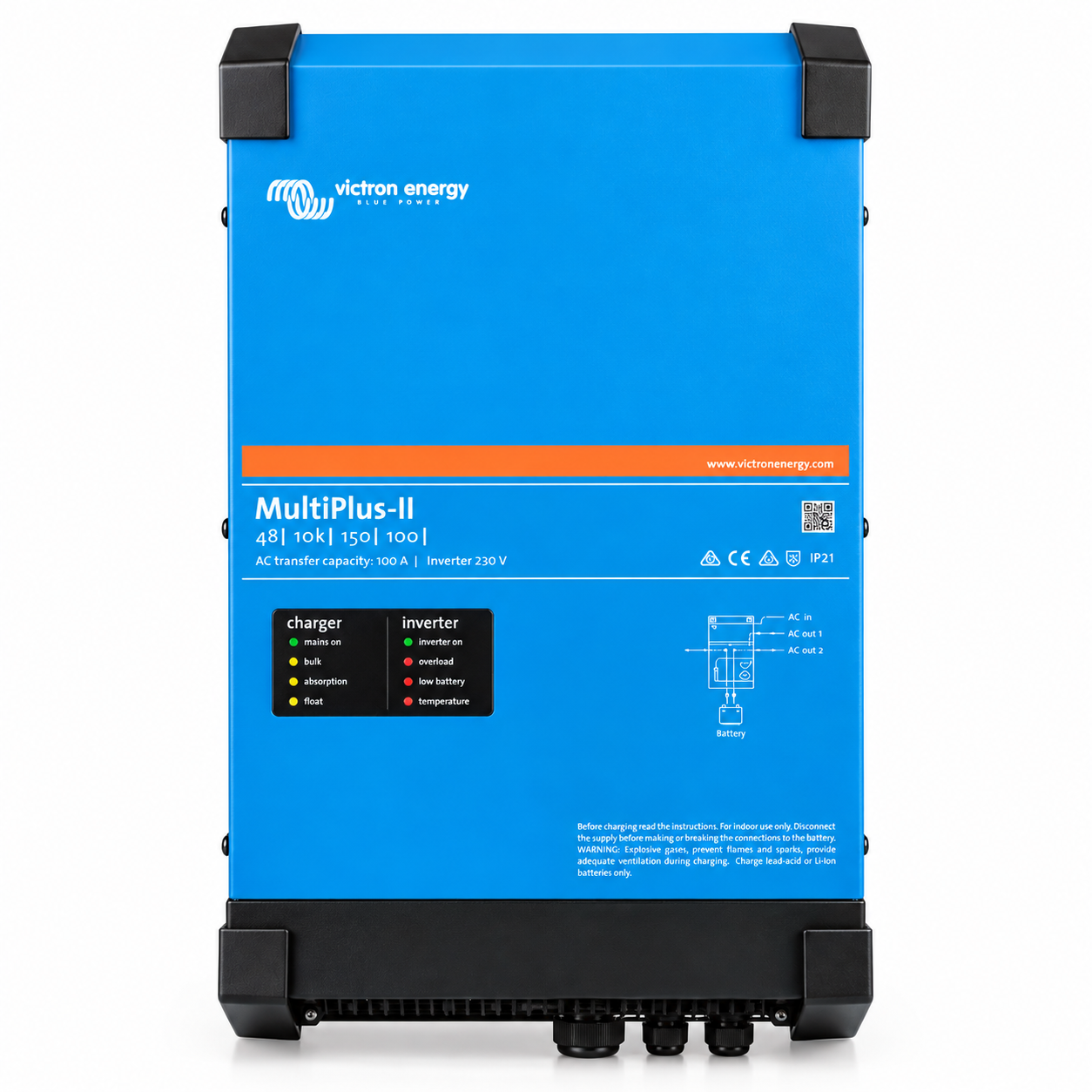

MultiPlus-II 48/10k/150-100 Nasıl Çalışır?
MultiPlus-II, invertör ve akü şarj cihazını tek bir gövdede birleştirir. İnvertör işlevi, akü sistemindeki DC enerjiyi AC enerjiye dönüştürerek uyumlu elektrikli cihazların çalıştırılmasını sağlar. Uygun AC giriş kaynağı bulunduğunda cihaz, AC yüklerin beslenmesini ve akülerin şarj edilmesini destekler.
48V nominal akü altyapısı için tasarlanan bu model, yüksek güç gerektiren sistemlerde kullanılabilir. Gerçek çalışma kapasitesi; ortam sıcaklığına, akü özelliklerine, yüklerin güç ihtiyacına, bağlantı altyapısına ve sistem yapılandırmasına bağlıdır.
10.000W Sürekli Çıkış Gücü
Cihaz, 25°C ortam sıcaklığında 10.000W sürekli çıkış gücü sağlar. Sıcaklık yükseldiğinde sürekli çıkış gücü azalır. Üretici teknik verilerine göre 40°C'de 9.100W, 65°C'de ise 6.400W sürekli çıkış gücü sunar.
Belirtilen tepe güç değeri 15.000W / 2 dakikadır. Tepe güç, sürekli çıkış gücüyle aynı değildir. Motorlar, pompalar, kompresörler ve benzeri ilk çalışmada yüksek akım çeken cihazlar kullanılacaksa kalkış akımları ve çalışma süreleri sistem hesabına dâhil edilmelidir.
PowerControl ve PowerAssist Teknolojileri
PowerControl, şebeke veya jeneratör gibi AC kaynaklarından çekilen akımın belirlenen sınırlar içinde yönetilmesine yardımcı olur. Bu özellik, sınırlı kapasiteye sahip bir AC kaynağı kullanılan sistemlerde kaynağın aşırı yüklenmesini önlemeye yönelik yapılandırmalarda önemlidir.
PowerAssist, AC kaynağının tek başına karşılayamadığı geçici güç ihtiyacında akü ve invertör desteğinden yararlanılmasını sağlar. Böylece uygun şekilde tasarlanmış sistemlerde yüksek anlık yüklerin yönetilmesine yardımcı olur.
Bu işlevlerin performansı; AC kaynak kapasitesine, akü sistemine, cihaz ayarlarına ve bağlı yüklerin özelliklerine bağlıdır.
100A Transfer Anahtarı ve AC Çıkışları
MultiPlus-II 48/10k/150-100, 100A transfer anahtarı kapasitesine sahiptir. Uygun AC giriş kaynağı bulunduğunda yüklerin bu kaynaktan beslenmesini ve akü şarjını destekler. AC giriş kaynağı kesildiğinde cihaz invertör moduna geçebilir.
MultiPlus-II ailesinde birincil AC çıkışı için üretici tarafından 20 milisaniyenin altında geçiş süresi belirtilir. Cihazın yedek enerji işlevi, uygun sistem tasarımı ve yapılandırmasıyla birlikte değerlendirilmelidir.
Modelin teknik dokümanında yardımcı AC çıkışı da belirtilir. Bu çıkışın kapasitesi 50A'dir. Çıkışların kullanım amacı, bağlı yükler ve sistem bağlantıları kurulum sırasında dikkate alınmalıdır.
150A Akü Şarj Kapasitesi
Cihazın maksimum akü şarj akımı 25°C'de 150A, 40°C'de 140A'dir. Yüksek şarj kapasitesi, uygun akü sistemiyle birlikte kullanıldığında enerji depolama sisteminin şarj ihtiyaçlarının karşılanmasına yardımcı olur.
Akü şarj gerilimleri ve akım sınırları, kullanılan akünün üretici talimatlarına göre ayarlanmalıdır. Akünün izin verilen şarj akımı, kapasitesi, batarya yönetim sistemi (BMS) ve bağlantı altyapısı kontrol edilmeden yalnızca cihazın maksimum şarj akımına göre seçim yapılmamalıdır.
Güneş Enerjisi Sistemleriyle Kullanım
MultiPlus-II 48/10k/150-100 modelinde entegre MPPT güneş şarj kontrol cihazı bulunmaz. Güneş panelleriyle birlikte kullanılacak sistemlerde uygun bir harici MPPT şarj kontrol cihazı veya sistem tasarımına uygun AC bağlantılı güneş enerjisi çözümü değerlendirilmelidir.
Güneş panelleri, akü, invertör ve AC tüketiciler arasındaki bağlantılar sistemin güç ihtiyacına göre planlanmalıdır. Kullanılacak diğer bileşenlerin gerilim, akım ve haberleşme özelliklerinin birbiriyle uyumlu olması gerekir.
Kullanım Alanları
- Enerji depolama sistemleri: Uyumlu akü ve kontrol bileşenleriyle enerji yönetimi uygulamaları.
- Şebekeden bağımsız sistemler: Akü depolamalı AC enerji altyapıları.
- Yedek enerji sistemleri: Uygun yapılandırmayla AC beslemesinin devamlılığını destekleyen uygulamalar.
- Ticari ve teknik tesisler: Güç ihtiyacına uygun tasarlanmış enerji sistemleri.
- Karavan ve tekne uygulamaları: Akü altyapısı, montaj koşulları ve elektrik sistemi bu modele uygun olduğunda mobil enerji çözümleri.
Kurulum Öncesinde Dikkat Edilmesi Gerekenler
- Akü gerilimi ve kapasitesi: Sistem 48V nominal akü altyapısına uygun olmalıdır. Akü kapasitesi, izin verilen deşarj akımı ve BMS sınırları toplam yük ihtiyacına göre değerlendirilmelidir.
- Yük analizi: Sürekli güç tüketimi, eş zamanlı yükler ve motorların ilk kalkış akımları hesaplanmalıdır.
- DC kablolama ve koruma: Kablo kesitleri, sigortalar, ayırıcılar ve bağlantı elemanları yüksek DC akımlarına uygun seçilmelidir.
- AC altyapısı: Şebeke veya jeneratör bağlantısı, transfer anahtarı kapasitesi, topraklama ve AC koruma elemanları birlikte değerlendirilmelidir.
- Havalandırma: Cihaz fan destekli soğutma kullanır. Montaj alanında yeterli hava dolaşımı sağlanmalıdır.
- Akü şarj ayarları: Şarj gerilimleri ve akım sınırları, kullanılan akünün üretici gerekliliklerine göre yapılandırılmalıdır.
- Güneş enerjisi entegrasyonu: Gerekli MPPT cihazı veya AC bağlantılı sistem bileşenleri ayrıca planlanmalıdır.
- Montaj ve ortam koşulları: Cihazın boyutları, ağırlığı, çalışma sıcaklığı ve koruma sınıfı montaj alanına uygun olmalıdır.
Teknik Özellikler
| Marka |
Victron Energy |
| Model |
MultiPlus-II 48/10k/150-100 |
| Ürün kodu |
PMP483105020 |
| Cihaz tipi |
İnvertör / akü şarj cihazı |
| Nominal akü gerilimi |
48V |
| DC giriş gerilim aralığı |
40–66V |
| AC çıkış gerilimi |
230V AC ±%2 |
| Çıkış frekansı |
50Hz ±%0,1 |
| Sürekli çıkış gücü (25°C) |
10.000W |
| Sürekli çıkış gücü (40°C) |
9.100W |
| Sürekli çıkış gücü (65°C) |
6.400W |
| Sınırlı süreli güç |
11.000W / 3 saat |
| Sınırlı süreli güç |
12.000W / 1 saat |
| Tepe güç |
15.000W / 2 dakika |
| Maksimum verim |
%93 |
| Maksimum akü şarj akımı (25°C) |
150A |
| Maksimum akü şarj akımı (40°C) |
140A |
| AC giriş gerilim aralığı |
187–265V AC |
| AC giriş frekans aralığı |
45–65Hz |
| Transfer anahtarı kapasitesi |
100A |
| Maksimum AC giriş akımı |
100A |
| Yardımcı AC çıkışı |
Var, 50A |
| PowerControl |
Var |
| PowerAssist |
Var |
| Haberleşme |
VE.Bus, 2 genel amaçlı haberleşme portu |
| Uzaktan açma/kapatma |
Var |
| Programlanabilir röle |
Var |
| Koruma sınıfı |
IP21 |
| Çalışma sıcaklığı |
-40°C ile +65°C, fan destekli soğutma |
| Maksimum bağıl nem |
%95, yoğuşmasız |
| Maksimum rakım |
4.000m |
| Gövde |
Mavi RAL 5012 çelik gövde |
| Boyutlar (Y × G × D) |
723 × 360 × 208 mm |
| Ağırlık |
48 kg |
Not: Teknik değerler üreticinin MultiPlus-II 48/10k/150-100 modeline ait teknik verilerine göre verilmiştir. Güç ve şarj değerleri çalışma sıcaklığına ve sistem koşullarına bağlıdır. Kurulum öncesinde üreticinin güncel teknik dokümanı kontrol edilmelidir.
Sık Sorulan Sorular
Victron MultiPlus-II 48/10k/150-100 kaç watt güç sağlar?
Cihaz 25°C'de 10.000W sürekli çıkış gücü sağlar. Sürekli çıkış gücü 40°C'de 9.100W, 65°C'de 6.400W olarak belirtilir. Tepe güç değeri 15.000W / 2 dakikadır.
Bu modelin akü şarj kapasitesi kaç amperdir?
Maksimum akü şarj akımı 25°C'de 150A, 40°C'de 140A'dir. Şarj akımı, kullanılan akünün izin verilen değerleriyle uyumlu olacak şekilde ayarlanmalıdır.
48V ne anlama gelir?
48V, cihazın nominal akü sistem gerilimini ifade eder. Akü altyapısı cihazın 40–66V DC giriş çalışma aralığıyla uyumlu olmalıdır.
Güneş panelleri doğrudan cihaza bağlanabilir mi?
Bu modelde entegre MPPT güneş şarj kontrol cihazı bulunmaz. Güneş panelleri için uygun harici MPPT kontrol cihazı veya sistem tasarımına uygun AC bağlantılı çözüm gerekir.
PowerAssist ne işe yarar?
PowerAssist, AC kaynağının kapasitesi yetersiz kaldığında uygun yapılandırılmış sistemlerde akü ve invertör desteğinden yararlanılmasına yardımcı olur.
Bu cihaz jeneratörle kullanılabilir mi?
Uygun gerilim ve frekans özelliklerine sahip bir jeneratör, sistem tasarımına göre AC giriş kaynağı olarak kullanılabilir. Jeneratör kapasitesi, bağlı yükler ve cihaz ayarları birlikte değerlendirilmelidir.
Şebeke kesildiğinde enerji sağlamaya devam eder mi?
Uygun şekilde tasarlanmış bir sistemde AC giriş kaynağı kesildiğinde cihaz invertör moduna geçebilir. Bağlı cihazların kesintisiz çalışması, sistem yapılandırmasına ve yüklerin özelliklerine bağlıdır.
Bu modelde GX donanımı entegre midir?
Ürün adı MultiPlus-II 48/10k/150-100 şeklindedir ve model adında GX ibaresi bulunmaz. Bu nedenle cihaz, GX donanımı entegre bir modelle aynı ürün olarak değerlendirilmemelidir. İzleme ve kontrol için ihtiyaçlara uygun harici Victron GX bileşenleri planlanabilir.
Hangi akü türleriyle kullanılabilir?
Kullanılacak akü kimyası ve modeli için üretici uyumluluğu kontrol edilmelidir. Şarj gerilimleri, maksimum şarj akımı, BMS gereksinimleri ve akünün izin verilen çalışma aralığı doğru yapılandırılmalıdır.
Kurulum için profesyonel destek gerekir mi?
48V yüksek akımlı DC bağlantıları ve 230V AC tesisatı; uygun kablo kesitleri, koruma elemanları, topraklama ve havalandırma gerektirir. Kurulumun yetkin bir elektrik veya enerji sistemi uzmanı tarafından yapılması önerilir.
Teknik Destek ve Doğru Ürün Seçimi
Victron Energy MultiPlus-II 48/10k/150-100 seçerken toplam yük gücü, kalkış akımları, akü kapasitesi, şarj gereksinimi ve AC giriş kaynağı birlikte değerlendirilmelidir. Sistem uyumluluğu ve doğru ürün seçimi hakkında destek almak için Mil Enerji ile iletişime geçebilirsiniz.
Ürün kodu: PMP483105020
