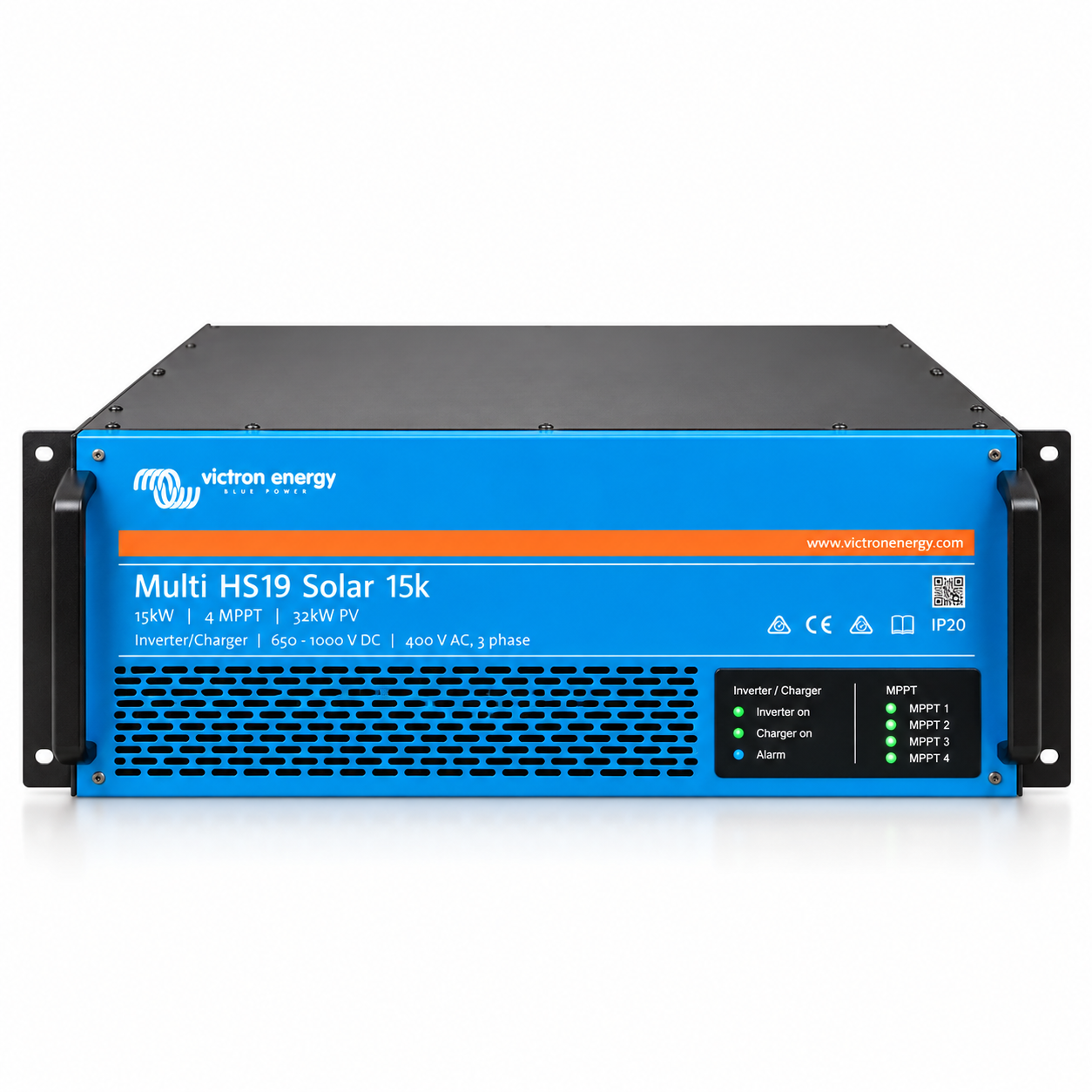

Multi HS19 Solar 15k Nedir?
Victron Energy Multi HS19 Solar 15k; invertör, akü şarjı ve güneş enerjisi takibi işlevlerini tek bir cihazda birleştiren yüksek gerilimli bir enerji çözümüdür. Standart 19 inç rack kabinlere monte edilebilen yapısı, uyumlu yüksek gerilimli akü sistemleriyle kompakt bir kurulum oluşturulmasına yardımcı olur.
Cihaz, 650–1000V çalışma aralığındaki uyumlu yüksek gerilimli akü sistemleri için tasarlanmıştır. Üç fazlı 400V AC çıkışı, yüksek güçlü güneş enerjisi girişi ve dört bağımsız MPPT takipçisi sayesinde büyük ölçekli enerji depolama (ESS), şebekeden bağımsız sistemler ve yedek enerji uygulamalarında değerlendirilebilir.
15kW Üç Fazlı Güç
Multi HS19 Solar 15k, 15kVA / 15kW nominal invertör gücü ve 400V üç fazlı AC çıkış sunar. Üretici teknik verilerine göre sürekli çıkış gücü 40°C'ye kadar 15kW olarak belirtilmiştir. Kısa süreli tepe güç değeri 22kW / 5 saniyedir.
Üç fazlı çıkış, uygun tasarlanmış elektrik sistemlerinde üç fazlı tüketicilerin beslenmesini sağlar. Bağlanacak yüklerin toplam gücü, faz dağılımı ve ilk çalışma akımları sistem tasarımında değerlendirilmelidir. Tepe güç değeri sürekli çalışma gücü olarak değerlendirilmemelidir.
Dört Bağımsız MPPT ile Güneş Enerjisi Takibi
Cihazda dört bağımsız MPPT takipçisi bulunur. Her takipçi için maksimum 8kW güneş paneli gücü belirtilmiş olup toplam PV giriş kapasitesi 32kW'a kadar çıkabilir.
MPPT çalışma gerilimi 100–600V aralığındadır. Maksimum açık devre gerilimi 600V'tur. Güneş paneli dizileri tasarlanırken çalışma geriliminin yanı sıra soğuk hava koşullarında oluşabilecek açık devre gerilimi ve her dizinin akım değerleri de kontrol edilmelidir.
Dört bağımsız takipçi, farklı yönlere yerleştirilmiş veya farklı ışınım koşullarında çalışan panel dizilerinin ayrı ayrı yönetilmesine imkân tanır. Doğru dizi tasarımı, panel yerleşimi ve gölgelenme kaynaklı etkilerin yönetilmesine yardımcı olabilir.
Yüksek Gerilimli Akü Sistemi
Multi HS19 Solar 15k, 650–1000V çalışma aralığındaki yüksek gerilimli akü sistemleriyle kullanılmak üzere tasarlanmıştır. Akü haberleşmesi için CAN bağlantısı bulunur. Kullanılacak akünün Victron tarafından desteklenen yüksek gerilimli akü protokolüyle uyumlu olması gerekir.
Maksimum akü şarj akımı 41A, maksimum deşarj akımı ise 25A olarak belirtilmiştir. Üretici teknik verilerinde 800V akü geriliminde 33kW'a kadar şarj gücü bilgisi de yer alır. Gerçek şarj ve deşarj performansı akü gerilimine, akü kapasitesine, akünün izin verdiği akımlara ve sistem koşullarına bağlıdır.
Önemli: Bu cihazın yüksek gerilimli akü bağlantıları standart 48V akü sistemleriyle aynı şekilde değerlendirilmemelidir. Akü uyumluluğu, koruma elemanları ve elektriksel güvenlik gereklilikleri kurulum öncesinde doğrulanmalıdır.
Yüksek Verimlilik ve Rack Tasarımı
Multi HS19 Solar 15k, %98'e kadar maksimum invertör verimliliği sunar. MPPT takipçilerinin maksimum verimliliği ise %99 olarak belirtilmiştir. Bunlar maksimum değerlerdir; gerçek sistem verimliliği çalışma gerilimine, sıcaklığa, yüke ve güneş koşullarına göre değişebilir.
19 inç rack yapısı, cihazın uyumlu akü üniteleriyle aynı kabin içerisinde konumlandırılmasını kolaylaştırır. Yaklaşık 4U rack yüksekliği, 26,5 kg ağırlığı ve 710 mm derinliğiyle rack tipi enerji depolama çözümlerinde yerleşim planlamasına imkân tanır. Kabin seçimi yapılırken cihazın ağırlığı, montaj derinliği ve havalandırma ihtiyacı dikkate alınmalıdır.
AC Giriş, Çıkış ve Enerji Yönetimi
Cihazda bir AC giriş ve iki AC çıkışı bulunur. Birincil AC çıkışı, uygun sistem tasarımıyla invertör ve AC kaynakları arasında enerji sürekliliğini destekler. Yardımcı AC çıkışı, aküden çalışma modunda devre dışı kalacak şekilde kullanılabilir. Böylece yalnızca AC giriş kaynağı mevcut olduğunda çalışması istenen yükler ayrı bir çıkışta planlanabilir.
Maksimum AC giriş ve geçiş akımı 32A'dir. AC bağlantıları L1, L2, L3, N ve PE hatlarını içerir. Şebeke veya jeneratör entegrasyonu yapılırken bağlantı düzeni, koruma elemanları ve yerel elektrik standartları dikkate alınmalıdır.
İzleme ve Haberleşme
Multi HS19 Solar 15k; akü CAN bağlantısı, VE.Can, VE.Direct ve Bluetooth haberleşme seçeneklerine sahiptir. Bluetooth üzerinden VictronConnect uygulamasıyla yerel izleme ve yapılandırma yapılabilir.
Uyumlu bir GX cihazı kullanıldığında sistemin uzaktan izlenmesi ve VRM Portal üzerinden yönetilmesi mümkün olabilir. GX cihazı ve diğer bileşenlerin seçimi, sistemin izleme ve uzaktan erişim ihtiyaçlarına göre yapılmalıdır.
Kullanım Alanları
- Büyük ölçekli enerji depolama (ESS): Yüksek gerilimli akü ve güneş enerjisi altyapılarının birlikte kullanıldığı sistemler.
- Şebekeden bağımsız enerji sistemleri: Üç fazlı AC güç gerektiren ve uygun akü/PV altyapısına sahip tesisler.
- Ticari ve endüstriyel uygulamalar: Elektrik yükleri ve enerji ihtiyacı cihazın kapasitesine uygun tasarlanmış tesisler.
- Yedek enerji sistemleri: Uygun akü, AC bağlantısı ve sistem yapılandırmasıyla kritik yüklerin desteklenmesi.
- Rack tipi enerji depolama çözümleri: Uyumlu yüksek gerilimli akülerin standart 19 inç kabinlerde kullanıldığı kurulumlar.
Kurulum Öncesinde Dikkat Edilmesi Gerekenler
- Akü uyumluluğu: Yalnızca üretici tarafından uyumlu kabul edilen yüksek gerilimli akü sistemleri kullanılmalıdır.
- Güneş paneli dizileri: Açık devre gerilimi 600V sınırını aşmamalı; MPPT çalışma gerilimi, dizi akımları ve panel bağlantıları üretici sınırlarına uygun tasarlanmalıdır.
- Üç fazlı AC bağlantısı: 400V üç fazlı altyapı, faz dağılımı, nötr ve koruma topraklaması doğru şekilde tasarlanmalıdır.
- Yük hesabı: Sürekli güç ihtiyacı, tepe yükler ve kısa süreli kalkış akımları dikkate alınmalıdır.
- Ortam koşulları: IP20 koruma sınıfı nedeniyle montaj ortamı cihazın kullanım koşullarına uygun seçilmelidir.
- Havalandırma: Zorlanmış hava soğutması için yeterli hava dolaşımı sağlanmalıdır.
- Yüksek gerilim güvenliği: Akü, PV ve AC bağlantıları tehlikeli gerilimler içerebilir. Kurulum, devreye alma ve bakım işlemleri uygun eğitim ve yetkinliğe sahip profesyoneller tarafından yapılmalıdır.
Teknik Özellikler
| Marka |
Victron Energy |
| Model |
Multi HS19 Solar 15k |
| Ürün kodu |
PMR803150300 |
| Cihaz tipi |
Yüksek gerilimli invertör/şarj cihazı ve entegre MPPT |
| Nominal invertör gücü |
15kVA / 15kW |
| Sürekli çıkış gücü |
15kW, 40°C'ye kadar |
| Tepe güç |
22kW / 5 saniye |
| AC çıkış gerilimi |
400V AC, üç faz |
| AC frekansı |
50/60Hz; 45–65Hz aralığı |
| Faz başına sürekli AC akımı |
22A RMS |
| Maksimum AC giriş ve geçiş akımı |
32A |
| AC giriş sayısı |
1 |
| AC çıkış sayısı |
2 |
| Maksimum invertör verimliliği |
%98 |
| Maksimum PV açık devre gerilimi |
600V |
| MPPT çalışma gerilimi |
100–600V |
| Minimum güneş gerilimiyle başlatma |
300V |
| Bağımsız MPPT takipçisi |
4 |
| PV dizisi sayısı |
4 |
| Dizi başına maksimum kısa devre akımı |
20A |
| Dizi başına maksimum MPP akımı |
13,5A |
| Dizi başına maksimum PV gücü |
8kW |
| Toplam maksimum PV gücü |
32kW |
| Maksimum MPPT verimliliği |
%99 |
| Akü çalışma gerilim aralığı |
650–1000V |
| Maksimum akü şarj akımı |
41A |
| Maksimum akü deşarj akımı |
25A |
| Akü haberleşmesi |
CAN |
| Haberleşme bağlantıları |
Akü CAN, VE.Can, VE.Direct, Bluetooth |
| Uzaktan açma/kapatma |
Var |
| Programlanabilir röle |
Var, 3A / 30V DC'ye kadar |
| Koruma sınıfı |
IP20 |
| Çalışma sıcaklığı |
0°C ile +60°C |
| Maksimum rakım |
2.000m |
| Maksimum bağıl nem |
%95, yoğuşmasız |
| Rack yüksekliği |
4U |
| Boyutlar (Y × G × D) |
177,8 × 482,6 × 710 mm |
| Ağırlık |
26,5 kg |
Not: Teknik değerler ürünün teknik dokümanındaki bilgiler temel alınarak verilmiştir. Gerçek sistem performansı çalışma koşullarına, yük durumuna, aküye ve PV dizisi tasarımına bağlıdır. Kurulum öncesinde üreticinin güncel teknik dokümanı ve akü uyumluluk listesi kontrol edilmelidir.
Sık Sorulan Sorular
Victron Multi HS19 Solar 15k kaç kW güç sağlar?
Cihaz 15kW sürekli çıkış gücü sunar. Kısa süreli tepe güç değeri 22kW / 5 saniyedir.
Bu model üç fazlı mı?
Evet. Cihaz 400V üç fazlı AC çıkış sunar ve uygun tasarlanmış üç fazlı enerji sistemlerinde kullanılabilir.
Maksimum kaç kW güneş paneli bağlanabilir?
Toplam PV giriş kapasitesi 32kW'a kadar çıkabilir. Cihazda dört bağımsız MPPT takipçisi bulunur ve her takipçi için maksimum 8kW PV gücü belirtilir. Gerilim ve akım sınırları da mutlaka karşılanmalıdır.
Bu modelde MPPT şarj kontrol cihazı entegre midir?
Evet. Multi HS19 Solar 15k, dört bağımsız MPPT takipçisini cihazın içinde barındırır.
Hangi akülerle kullanılabilir?
Cihaz 650–1000V çalışma aralığında, Victron tarafından desteklenen yüksek gerilim akü protokolüyle uyumlu aküler için tasarlanmıştır. Belirli bir akü modeli için üreticinin güncel uyumluluk dokümanı kontrol edilmelidir.
Bu cihaz 48V akülerle kullanılabilir mi?
Hayır. Bu model yüksek gerilimli, 650–1000V aralığındaki akü sistemleri için tasarlanmıştır. Standart 48V akü sistemleriyle doğrudan uyumlu kabul edilmemelidir.
Cihaz standart rack kabine monte edilebilir mi?
Cihaz 19 inç rack tasarımına ve 4U yüksekliğe sahiptir. Kabinin taşıma kapasitesi, montaj derinliği ve havalandırma koşulları kontrol edilmelidir.
Uzaktan izleme yapılabilir mi?
Bluetooth üzerinden VictronConnect ile yerel izleme ve yapılandırma yapılabilir. Uyumlu GX cihazı ve bağlantı altyapısıyla VRM Portal üzerinden uzaktan izleme de sağlanabilir.
Bu model paralel çalışmayı destekliyor mu?
Üretici teknik dokümanındaki mevcut ürün bilgilerine göre paralel çalışma desteklenmiyor olarak belirtilmiştir. Sistem tasarımında bu özellik varmış gibi hareket edilmemelidir.
Cihaz dış mekâna kurulabilir mi?
Cihaz IP20 koruma sınıfına sahiptir ve kontrollü iç mekân koşulları için değerlendirilmelidir. Doğrudan yağmur, nem veya dış ortam koşullarına maruz kalacağı bir kurulum için uygun kabul edilmemelidir.
Kurulum için uzman desteği gerekli midir?
Evet. 650–1000V akü altyapısı, 600V'a kadar PV açık devre gerilimi ve 400V üç fazlı AC bağlantısı ciddi elektriksel güvenlik gereklilikleri doğurur. Kurulum ve devreye alma, bu sistemlerde yetkin profesyoneller tarafından yapılmalıdır.
Teknik Destek ve Doğru Ürün Seçimi
Victron Energy Multi HS19 Solar 15k seçerken toplam AC yükü, üç fazlı güç ihtiyacı, PV dizi tasarımı, yüksek gerilimli akü uyumluluğu ve montaj ortamı birlikte değerlendirilmelidir. Sistem uyumluluğu ve doğru ürün seçimi hakkında destek almak için Mil Enerji ile iletişime geçebilirsiniz.
Ürün kodu: PMR803150300
