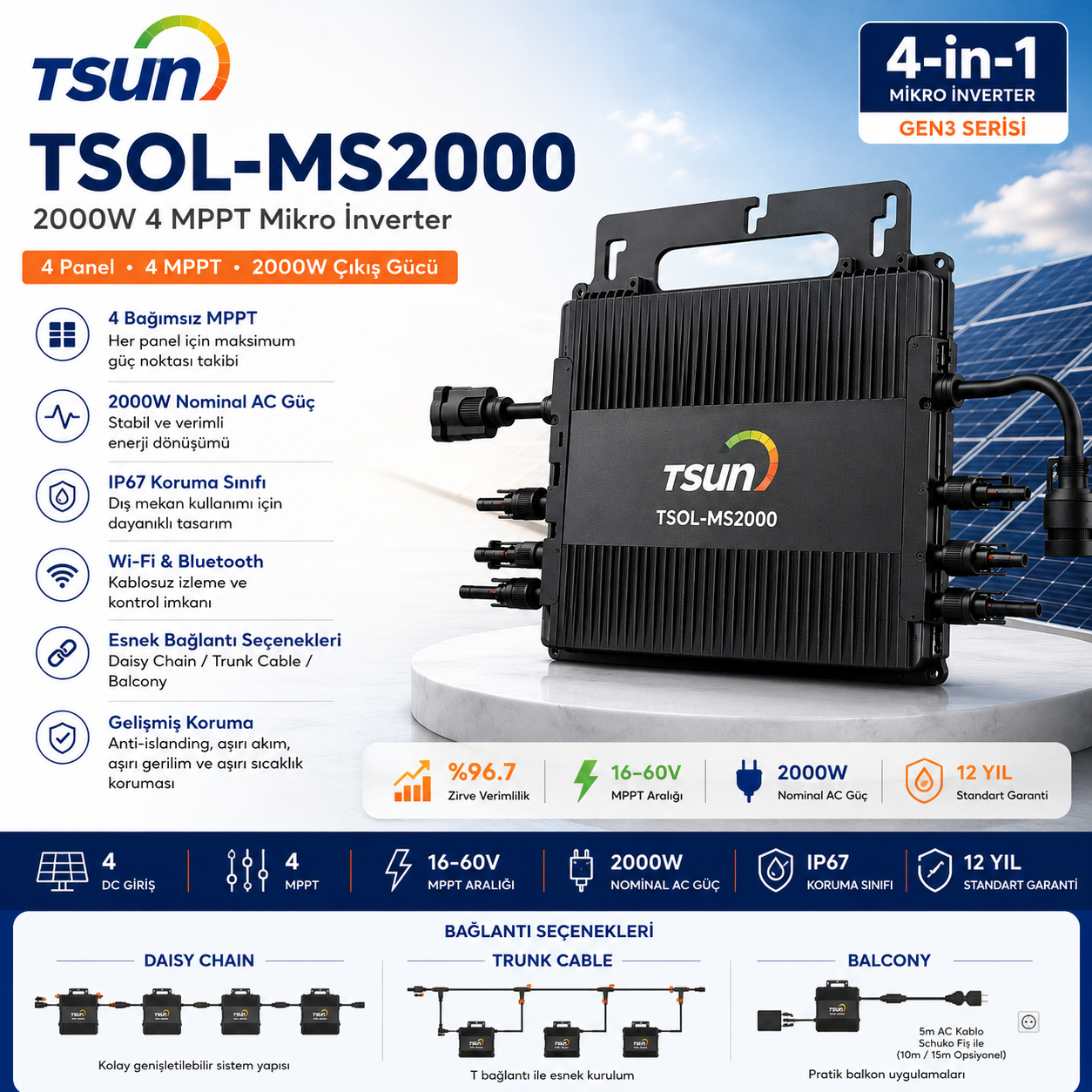

TSUN TSOL-MS2000 2000W 4 MPPT Mikro İnverter
TSUN TSOL-MS2000, dört güneş panelinin tek bir mikro inverter üzerinde çalıştırılmasına yönelik geliştirilmiş 4-in-1 mikro inverter modelidir. 2000 W nominal sürekli AC çıkış gücüne sahip olan ürün, dört ayrı MPPT kanalı ve dört DC giriş üzerinden güneş panellerinden gelen doğru akımın alternatif akıma dönüştürülmesini sağlar.
TSOL-MS2000, TSUN'un Gen3 4-in-1 mikro inverter ailesinde yer alır. Dört panel bağlantısını tek bir cihaz üzerinde birleştiren mimarisi, daha fazla panelin bulunduğu mikro inverter sistemlerinde kompakt bir çözüm oluşturmayı amaçlar.
4-in-1 Mikro İnverter Mimarisi
TSOL-MS2000'in temel özelliği, dört paneli tek bir mikro inverter üzerinde birleştiren 4-in-1 yapısıdır. Üründe dört ayrı DC giriş ve dört MPPT bulunur.
Bu yapı sayesinde dört güneş panelinin aynı mikro inverter üzerinden sisteme dahil edilmesine yönelik bir çözüm oluşturulur. Böylece panel sayısı arttıkça her panel için ayrı bir mikro inverter kullanılması yerine dört paneli tek bir ünite altında toplayan bir mimari kullanılabilir.
4 MPPT ile Panel Bazlı Maksimum Güç Takibi
TSOL-MS2000 üzerinde 4 ayrı MPPT bulunur. Her MPPT kanalı, bağlı güneş panelinin maksimum güç noktasının takip edilmesine yönelik çalışır.
Dört MPPT'li yapı, dört panelin aynı mikro inverter içerisinde ayrı girişler üzerinden değerlendirilmesini sağlar. Bu nedenle ürün seçiminde toplam panel gücünün yanı sıra her panelin elektriksel özelliklerinin de ayrı ayrı kontrol edilmesi önemlidir.
2000 W Nominal Sürekli AC Çıkış Gücü
TSOL-MS2000'in nominal sürekli AC çıkış gücü 2000 W'tır. Bu değer mikro inverterin AC tarafındaki nominal sürekli çıkış kapasitesini ifade eder.
2000 W mikro inverter seçilirken inverter gücü ile güneş paneli gücü birlikte değerlendirilmelidir. Kullanılacak panel sayısı, panel gücü ve panelin elektriksel özellikleri ürünün teknik sınırlarıyla uyumlu olmalıdır.
TSOL-MS2000 Hangi Güneş Panelleriyle Kullanılır?
TSUN, TSOL-MS2000 için 400–700+ W aralığında önerilen PV modül gücü belirtmektedir. Bu nedenle ürün, yüksek güçlü güneş panellerinin kullanıldığı dört panelli sistemlerde değerlendirilebilir.
Ancak panel uyumluluğu yalnızca watt değeri üzerinden belirlenmez. Panelin çalışma gerilimi, açık devre gerilimi, çalışma akımı ve kısa devre akımı da mikro inverterin giriş özellikleriyle karşılaştırılmalıdır.
Dört panelin tamamının teknik özellikleri ayrı ayrı kontrol edilmelidir. Özellikle farklı panel modellerinin aynı sistemde kullanılması planlanıyorsa, her panelin elektriksel değerleri ayrıca değerlendirilmelidir.
TSOL-MS2000 Elektriksel Giriş Değerleri
TSOL-MS2000'in doğru panel ile eşleştirilmesi için mikro inverterin giriş sınırları dikkate alınmalıdır.
- MPPT gerilim aralığı: 16–60 V
- Maksimum DC giriş gerilimi: 60 V
- Maksimum giriş akımı: 14 A
- Maksimum kısa devre akımı: 20 A
- PV modül gücü: 400–700+ W önerilen aralık
- DC giriş sayısı: 4
- MPPT sayısı: 4
16–60 V MPPT Gerilim Aralığı
TSOL-MS2000 için belirtilen 16–60 V MPPT gerilim aralığı, panel seçiminde dikkate alınması gereken temel teknik kriterlerden biridir.
Güneş panelinin çalışma gerilimi ve açık devre gerilimi, mikro inverterin MPPT ve maksimum DC giriş gerilimiyle birlikte değerlendirilmelidir. Panelin açık devre geriliminin ürünün maksimum DC giriş gerilimini aşmaması gerekir.
Dört Panel İçin Kompakt Sistem Yapısı
TSOL-MS2000, dört panel bağlantısına yönelik olarak tasarlanmıştır. Bu nedenle ürünün en belirgin kullanım senaryolarından biri, dört PV modülünün tek bir mikro inverter üzerinden sisteme bağlandığı kurulumlardır.
Dört panelin aynı cihaz üzerinde toplanması, mikro inverter sisteminin tasarımında cihaz sayısının azaltılmasına yardımcı olabilir. Sistem kapasitesi arttırılacaksa birden fazla mikro inverterin birlikte kullanılması ve AC bağlantı yapısının buna göre planlanması gerekir.
Daisy Chain, Trunk Cable ve Balcony Bağlantıları
TSUN, Gen3 4-in-1 mikro inverter ailesi için farklı kurulum yapılarına yönelik bağlantı seçenekleri sunmaktadır. Bunlar arasında Daisy Chain, Trunk Cable ve Balcony bağlantı seçenekleri bulunmaktadır.
Daisy Chain yapısı, birden fazla mikro inverterin aynı sistem içerisinde birbirine bağlanmasına yönelik bir çözüm sunar. Böylece daha fazla panel içeren sistemlerde birden fazla mikro inverter birlikte kullanılabilir.
Trunk Cable ve Balcony seçenekleri ise farklı kurulum ve AC bağlantı ihtiyaçlarına yönelik alternatiflerdir. Kullanılacak kablolama yöntemi, sistem tasarımı ve seçilen ürün konfigürasyonuna göre belirlenmelidir.
Wi-Fi, Bluetooth ve RS485 Haberleşme
TSOL-MS2000, sistemin izlenmesi ve haberleşmesi için farklı seçenekler sunan Gen3 ürün ailesinde yer alır. Ürün ailesinde Wi-Fi ve Bluetooth haberleşme seçenekleri bulunurken, RS485 bağlantısı opsiyonel olarak sunulmaktadır.
Haberleşme seçeneğinin belirlenmesinde sistemin kurulum yeri, izleme ihtiyacı ve kullanılacak ekipmanlar dikkate alınmalıdır. Kullanılacak haberleşme yöntemi seçilen ürün konfigürasyonuna göre değerlendirilmelidir.
Sistem İzleme ve Enerji Takibi
Mikro inverter sistemlerinde izleme, kurulu sistemin çalışma durumunun takip edilmesi açısından önemlidir. TSUN Gen3 ürün ailesinde kullanıcıların sistem durumunu izleyebilmesine yönelik haberleşme seçenekleri bulunmaktadır.
Kullanılacak izleme yöntemi, sistemde tercih edilen haberleşme altyapısına ve ilgili aksesuarların yapılandırmasına bağlı olarak belirlenmelidir.
IP67 Koruma Sınıfı
TSOL-MS2000 için IP67 koruma sınıfı belirtilmektedir. Bu sınıflandırma, ürün muhafazasının üretici tarafından tanımlanan toz ve suya karşı koruma seviyesini ifade eder.
Mikro inverterin dış ortamda kullanılacağı sistemlerde montaj ve bağlantı işlemleri üreticinin kurulum talimatlarına uygun şekilde gerçekleştirilmelidir.
Koruma Fonksiyonları
TSUN, Gen3 4-in-1 mikro inverter ailesinde farklı elektriksel çalışma koşullarına karşı koruma fonksiyonları sunmaktadır.
- Anti-islanding koruması
- İzolasyon izleme
- AC aşırı akım koruması
- AC kısa devre koruması
- AC aşırı gerilim koruması
- Aşırı sıcaklık koruması
- DC aşırı gerilim koruması
Mikro İnverter Verimliliği
TSOL-MS2000'in inverter verimliliği ve MPPT performansı, ürünün teknik özellikleri içerisinde değerlendirilmelidir. Ancak gerçek bir PV sisteminin enerji üretimi yalnızca mikro inverter verimliliğiyle belirlenmez.
Panel yönü, eğimi, güneşlenme koşulları, sıcaklık, gölgelenme, kablolama ve diğer sistem bileşenleri gerçek üretim değerlerini etkileyebilir. Bu nedenle inverterin teknik verimlilik değerleri ile gerçek sistem üretimi birbirinden ayrı değerlendirilmelidir.
TSOL-MS2000 Nerelerde Kullanılabilir?
TSOL-MS2000, dört güneş panelinin aynı mikro inverter üzerinde çalıştırılmasının uygun olduğu PV sistemlerinde değerlendirilebilir. Ürünün 2000 W nominal sürekli AC çıkış kapasitesi ve 4-in-1 mimarisi, daha yüksek panel sayısına sahip mikro inverter sistemleri için farklı bir seçenek sunar.
Uygun teknik tasarıma sahip çatı tipi güneş enerjisi sistemleri, küçük ölçekli PV uygulamaları ve üreticinin bağlantı seçenekleriyle uyumlu balkon sistemleri değerlendirilebilecek kullanım senaryolarıdır.
Gerçek kullanım uygunluğu; panel özellikleri, AC bağlantısı, şebeke koşulları, montaj yapısı ve sistemin toplam kapasitesine göre belirlenmelidir.
Birden Fazla Mikro İnverter ile Sistem Ölçekleme
TSOL-MS2000 tek bir cihaz üzerinde dört panel bağlantısı sağlarken, daha fazla panel içeren sistemlerde birden fazla mikro inverter birlikte kullanılabilir.
Daisy Chain bağlantı yapısı, bu tür sistemlerde mikro inverterlerin birlikte yapılandırılmasına yönelik seçeneklerden biridir. Toplam sistem kapasitesi ve bağlantı yöntemi proje tasarımına göre belirlenmelidir.
TSOL-MS2000 Seçerken Dikkat Edilmesi Gerekenler
TSOL-MS2000 satın almadan önce kullanılacak dört güneş panelinin teknik özellikleri kontrol edilmelidir.
- Panel gücünün 400–700+ W önerilen aralıkla uyumu
- Panel çalışma geriliminin 16–60 V MPPT aralığıyla uyumu
- Açık devre geriliminin 60 V maksimum DC giriş gerilimini aşmaması
- Panel akımının 14 A maksimum giriş akımıyla uyumu
- Kısa devre akımının 20 A sınırıyla uyumu
- Dört panel bağlantısına uygun sistem tasarımı
- AC bağlantı yönteminin kurulum yapısına uygunluğu
- Gerekli haberleşme ve izleme altyapısının belirlenmesi
2-in-1 ve 4-in-1 Mikro İnverter Arasındaki Fark
TSUN mikro inverter ailesinde farklı panel sayılarına yönelik 2-in-1 ve 4-in-1 mimariler bulunmaktadır. TSOL-MS2000, dört panel bağlantısı ve dört MPPT yapısıyla 4-in-1 sınıfında yer alır.
Bu nedenle iki panelle kurulacak daha küçük bir sistem için 2-in-1 bir model değerlendirilebilirken, dört panelin aynı mikro inverter üzerinde çalıştırılmasının planlandığı sistemlerde 4-in-1 yapı daha uygun bir seçenek olabilir. Nihai seçim panel ve sistem teknik özelliklerine göre yapılmalıdır.
TSUN Mikro İnverter Modellerini İnceleyin
TSOL-MS2000 dışında farklı panel sayıları ve güç seviyeleri için TSUN mikro inverter modellerini karşılaştırabilirsiniz.
Tüm seçenekleri Mikro İnverter kategorimizden inceleyebilirsiniz.
TSOL-MS2000 Sisteminiz İçin Uygun mu?
Mikro inverter seçiminde doğru ürün; inverter çıkış gücü, panel gücü, panel gerilimi, panel akımı, panel sayısı ve sistem bağlantı yapısı birlikte değerlendirilerek belirlenmelidir.
Kullanacağınız güneş panelinin marka ve modelini, panel adedini ve mümkünse panelin teknik özelliklerini bize iletebilirsiniz. TSOL-MS2000'in sisteminiz için uygunluğunu teknik veriler üzerinden birlikte değerlendirebiliriz.
