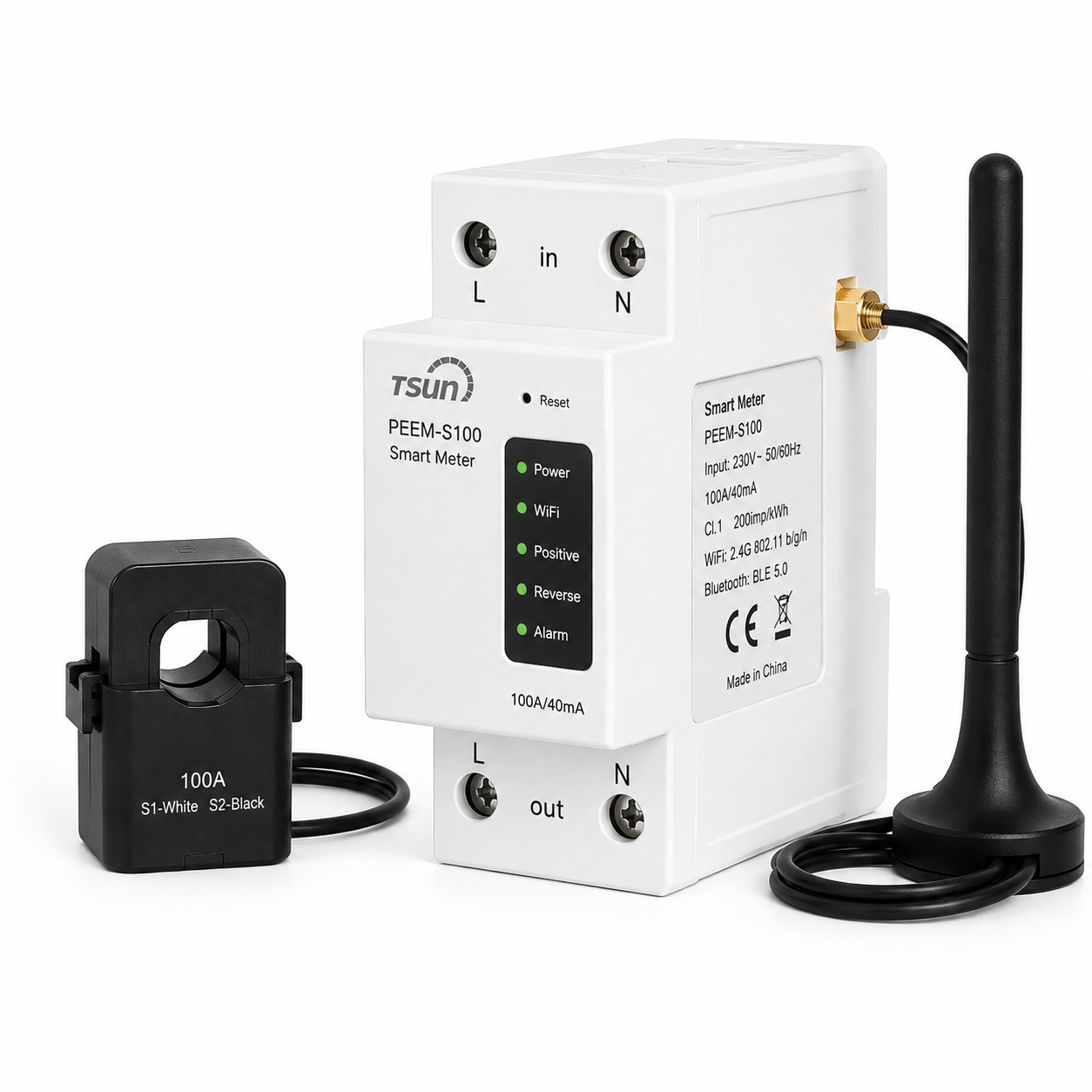

TSUN PEEM-S100 WiFi Smart Meter
TSUN PEEM-S100 WiFi Smart Meter, TSUN mikro inverter sistemlerinde şebeke tarafındaki elektriksel verilerin ölçülmesi, izlenmesi ve mikro inverter sisteminin güç kontrolüne yardımcı olması amacıyla kullanılan akıllı enerji sayacıdır.
Cihaz, evin şebeke tarafındaki gerilim, akım ve güç gibi verileri toplar. Bu veriler WiFi üzerinden TSUN sistemiyle paylaşılır ve uygun sistemlerde enerji üretimi ile tüketiminin izlenmesine ve mikro inverter çıkış gücünün kontrol edilmesine yardımcı olur.
PEEM-S100 Nasıl Çalışır?
PEEM-S100, elektrik dağıtım panosundaki şebeke tarafını ölçüm noktası olarak kullanır. Harici CT üzerinden akım bilgisini alırken cihazın bağlantısı üzerinden şebeke gerilimini ve ilgili elektriksel verileri takip eder.
Ölçülen bilgiler WiFi aracılığıyla aynı ağ üzerindeki uyumlu TSUN mikro inverterlerle paylaşılabilir. Böylece mikro inverter sistemi, evin şebekeden aldığı veya şebekeye aktardığı enerji durumunu dikkate alarak çalışma gücünü yönetebilir.
Güneş Enerjisi Üretimi ve Tüketiminin İzlenmesi
PEEM-S100 tarafından ölçülen şebeke verileri TSUN'un izleme altyapısına aktarılabilir. TSUN sistemi, Smart Meter verilerini mikro inverter tarafından sağlanan üretim bilgileriyle birlikte değerlendirerek evin yük tüketimi hakkında bilgi oluşturabilir.
Böylece kullanıcı, güneş enerjisi sisteminin üretimi ile evdeki elektrik tüketimi arasındaki ilişkiyi TSUN uygulaması ve web izleme platformu üzerinden takip edebilir.
Zero Export ve Geri Besleme Kontrolü
PEEM-S100'ün önemli kullanım alanlarından biri, uygun TSUN mikro inverter sistemlerinde zero-export veya geri besleme kontrolüne destek sağlamaktır.
Smart Meter şebeke tarafındaki gücü ölçer ve bu bilgiyi yerel ağ üzerinden mikro invertere iletir. Anti-reverse-flow fonksiyonu etkinleştirildiğinde mikro inverter, çıkış gücünü evin anlık tüketimine göre ayarlayarak kamu şebekesine enerji aktarılmamasına yönelik çalışabilir.
Bu fonksiyonun kullanılabilmesi için mikro inverter modelinin, yazılımının ve sistem konfigürasyonunun ilgili TSUN fonksiyonunu desteklemesi gerekir.
Harici CT ile Akım Ölçümü
PEEM-S100, şebeke akımını ölçmek için harici bir CT (Current Transformer) kullanır. Üretici teknik dokümanında 1 adet harici CT ve 2 metre CT kablosu belirtilmektedir.
CT'nin ölçüm yapılacak canlı iletken üzerine doğru yönde yerleştirilmesi gerekir. TSUN kurulum kılavuzunda CT üzerindeki okun şebeke tarafından mikro inverter tarafına doğru olması gerektiği belirtilmektedir. :contentReference[oaicite:2]{index=2}
WiFi Haberleşme
PEEM-S100, TSUN mikro inverter sistemiyle haberleşmek için WiFi 802.11 b/g/n bağlantısını kullanır. Üretici tarafından belirtilen WiFi çalışma frekansı 2400–2483,5 MHz aralığındadır.
Açık alanda yönlendiriciye maksimum iletişim mesafesi üretici tarafından 100 metre olarak belirtilmektedir. Gerçek bağlantı mesafesi bina yapısı, duvarlar ve kablosuz ortam koşullarına bağlı olarak değişebilir.
Bluetooth BLE 5.0
PEEM-S100'de Bluetooth BLE 5.0 haberleşme desteği de bulunur. Üretici, açık alanda mobil cihaz ile maksimum iletişim mesafesini 50 metre olarak belirtmektedir.
Bluetooth ve WiFi haberleşme özellikleri, cihazın yapılandırılması ve TSUN sistemleriyle iletişim süreçlerinde kullanılabilir. Kullanılacak bağlantı yöntemi sistemin kurulum ve yapılandırmasına göre belirlenmelidir.
Class 1.0 Ölçüm Doğruluğu
TSUN, PEEM-S100 için Class 1.0 doğruluk sınıfı belirtmektedir. Cihazın güç ölçüm kapasitesi 0–999999,99 kWh aralığında belirtilmiştir.
Üretici ayrıca <200 ms veri aralığı belirtmektedir. Bu yapı, şebeke tarafındaki güç durumunun TSUN sistemine hızlı şekilde aktarılmasına yönelik çalışma altyapısının bir parçasıdır.
PEEM-S100 Teknik Özellikleri
- Model: PEEM-S100
- Şebeke tipi: Tek faz
- Nominal AC gerilimi: 230 V
- AC frekansı: 50 / 60 Hz
- Maksimum akım: 100 A / faz
- Haberleşme: WiFi 802.11 b/g/n
- Bluetooth: BLE 5.0
- Doğruluk sınıfı: Class 1.0
- Veri aralığı: <200 ms
- Harici CT: 1 adet
- CT kablo uzunluğu: 2 m
- Montaj: 35 mm DIN ray
Kompakt DIN Ray Montajı
PEEM-S100, elektrik dağıtım panosuna monte edilmek üzere kompakt bir yapıya sahiptir. Üretici tarafından 35 mm DIN ray montajı desteklenmektedir.
Cihazın ölçüleri 36 × 90 × 90 mm, ağırlığı ise yaklaşık 130 gramdır. Harici anten bağlantısı bulunur ve anten kablosu 2 metre uzunluğundadır.
Çalışma Koşulları
TSUN teknik dokümanına göre PEEM-S100 için çalışma ortamı sıcaklığı -20°C ile +55°C arasındadır.
Üretici tarafından maksimum çalışma yüksekliği 2000 metre, bağıl nem aralığı ise yoğuşmasız ortamda %0–95 olarak belirtilmektedir. :contentReference[oaicite:3]{index=3}
Kurulumda Dikkat Edilmesi Gerekenler
PEEM-S100'ün elektrik panosu içerisindeki bağlantıları ve CT montajı elektriksel güvenlik açısından önemlidir. TSUN kullanım kılavuzu, kurulum ve bakım işlemlerinin eğitimli veya yetkin kişiler tarafından gerçekleştirilmesini öngörmektedir. :contentReference[oaicite:4]{index=4}
Kurulum öncesinde dağıtım panosundaki enerjinin kesilmesi, CT'nin doğru iletkene ve doğru yönde bağlanması ve WiFi anteninin uygun konumlandırılması gerekir. TSUN ayrıca Smart Meter bağlantısında 2,4 GHz WiFi bandının kullanılmasını belirtmektedir. :contentReference[oaicite:5]{index=5}
TSUN PEEM-S100 Hangi Sistemlerle Kullanılır?
PEEM-S100, TSUN'un WiFi haberleşmesini destekleyen mikro inverter sistemleriyle birlikte kullanılmak üzere tasarlanmıştır. TSUN, Smart Meter'ı mikro inverter sisteminin şebeke tarafındaki güç kontrol bileşeni olarak konumlandırmaktadır.
Ürünün kullanılacağı sistemde mikro inverter modeli, haberleşme altyapısı, şebeke bağlantısı ve zero-export ihtiyacı birlikte değerlendirilmelidir.
PEEM-S100 Almalı mıyım?
TSUN mikro inverter sisteminizde yalnızca güneş enerjisi üretimini değil, şebeke tarafındaki enerji akışını da izlemek ve uygun sistemlerde mikro inverter çıkış gücünü kontrol etmek istiyorsanız, PEEM-S100 sistemin önemli bileşenlerinden biri olabilir.
Özellikle zero-export uygulaması, enerji üretim ve tüketiminin izlenmesi veya TSUN mikro inverter sisteminin şebeke tarafındaki güç durumuna göre kontrol edilmesi gereken uygulamalarda ürünün teknik uygunluğu değerlendirilmelidir.
TSUN Mikro İnverter Sistemini Tamamlayın
PEEM-S100, TSUN mikro inverter sisteminin üretim tarafındaki inverterden farklı olarak ölçüm ve güç kontrol tarafında görev yapar. Bu nedenle ürün, uygun bir TSUN mikro inverter sistemiyle birlikte değerlendirilmelidir.
Uyumlu TSUN mikro inverter modellerini Mikro İnverter kategorimizden inceleyebilirsiniz.
TSUN PEEM-S100 Hakkında Bilgi Alın
PEEM-S100 Smart Meter'ın mikro inverter sisteminizle uyumluluğu, zero-export kullanımı veya kurulum yapısı hakkında bilgi almak için Mil Enerji ile iletişime geçebilirsiniz.
