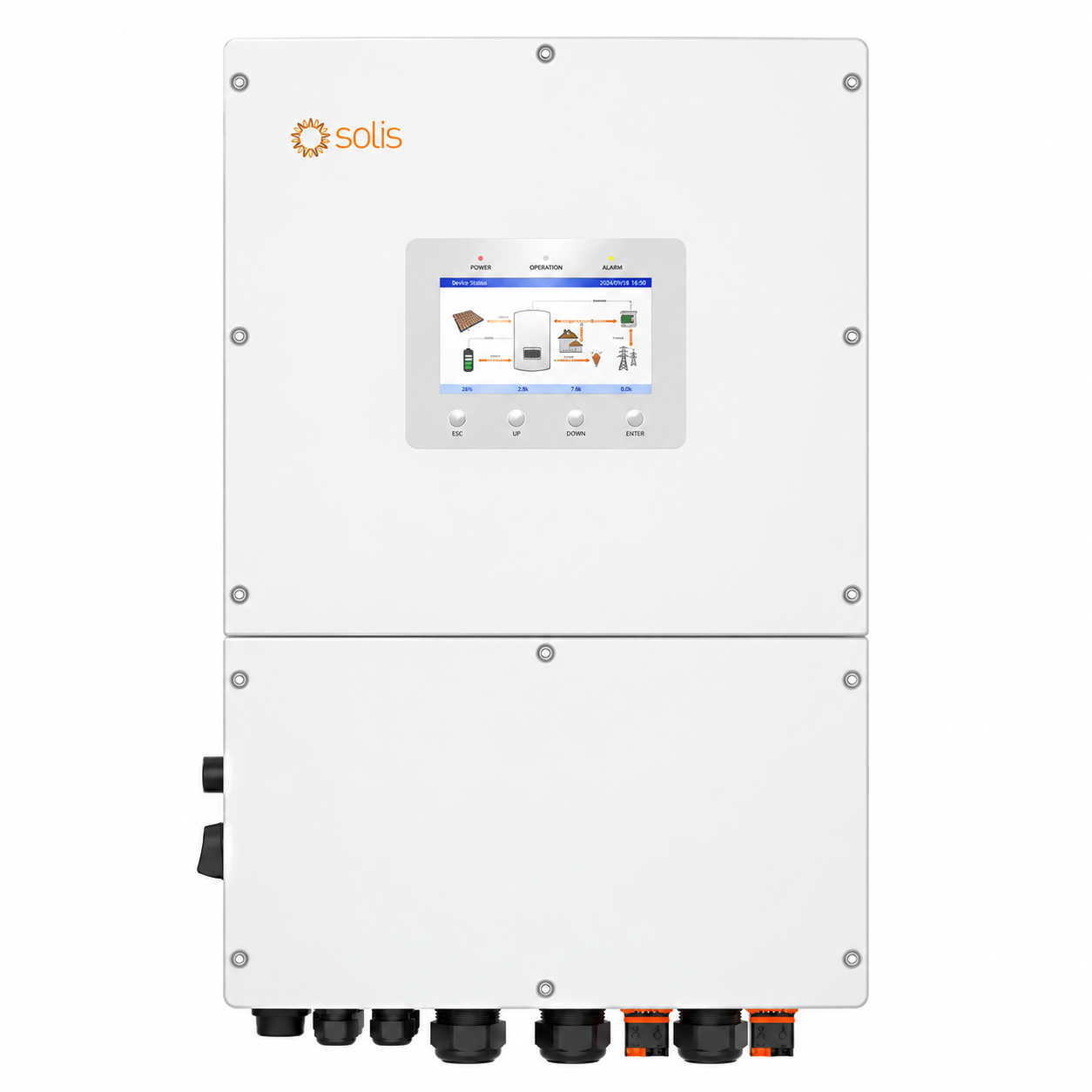

Solis S6-EH3P50K-H 50 kW Üç Fazlı Hibrit İnverter
Solis S6-EH3P50K-H, ticari ve endüstriyel güneş enerjisi sistemleri için geliştirilmiş üç fazlı, yüksek gerilimli batarya uyumlu hibrit enerji depolama inverteridir. Güneş panellerinden elde edilen enerjinin yönetilmesini, bataryaların şarj edilmesini ve ihtiyaç duyulduğunda depolanan enerjinin kullanılmasını destekler.
50 kW nominal AC çıkış gücü, 4 MPPT girişi ve 96 kW maksimum kullanılabilir PV giriş gücüyle işletmelerin enerji üretimi ve depolama ihtiyaçlarına yönelik sistem tasarımlarında kullanılabilir.
Öne çıkan özellikler
- 50 kW nominal üç fazlı AC çıkış gücü
- 100 kW önerilen maksimum PV dizi gücü
- 4 MPPT ve maksimum 8 PV dizisi
- 55 kW maksimum batarya şarj/deşarj gücü
- 150–800 V yüksek gerilimli batarya çalışma aralığı
- IP66 giriş koruma sınıfı
- Şebeke, yedek çıkış ve jeneratör bağlantı desteği
50 kW Üç Fazlı Hibrit Enerji Yönetimi
İnverter, güneş enerjisi üretimi, batarya depolama ve AC enerji bağlantıları arasında enerji yönetimi sağlayan bir sistem bileşenidir. Uygun şekilde tasarlanmış bir kurulumda güneş enerjisinin doğrudan kullanılması, bataryada depolanması ve ihtiyaç duyulduğunda depolanan enerjinin kullanılması mümkün olabilir.
Gerçek çalışma performansı; panel gücüne, batarya kapasitesine, tüketim profiline, şebeke koşullarına ve inverter ayarlarına bağlıdır.
4 MPPT ile Güneş Paneli Dizilerinin Yönetimi
S6-EH3P50K-H modelinde 4 adet maksimum güç noktası izleyicisi (MPPT) bulunur ve teknik föyde maksimum 8 PV dizisi belirtilir. Bu yapı, tasarıma bağlı olarak farklı panel dizilerinin ayrı MPPT girişleri üzerinden yönetilmesine olanak sağlar.
Model için önerilen maksimum PV dizi gücü 100 kW, maksimum kullanılabilir PV giriş gücü ise 96 kW olarak belirtilmiştir. Panel dizileri oluşturulurken maksimum DC gerilimi, MPPT gerilim aralığı, giriş akımı ve kısa devre akımı sınırları birlikte değerlendirilmelidir.
Yüksek Gerilimli Batarya Uyumluluğu
İnverter, teknik föye göre 150–800 V çalışma gerilimi aralığındaki lityum iyon batarya sistemleriyle kullanılmak üzere tasarlanmıştır. Maksimum batarya şarj/deşarj gücü 55 kW olarak belirtilir.
Batarya seçimi yapılırken yalnızca gerilim aralığına bakılmamalıdır. Bataryanın inverter tarafından desteklenmesi, BMS iletişimi, izin verilen şarj/deşarj akımı ve üretici uyumluluk listesi kontrol edilmelidir.
Şebeke, Yedek Çıkış ve Jeneratör Desteği
Ürün teknik föyünde şebeke tarafı, yedek çıkış ve jeneratör bağlantısına ilişkin elektriksel değerler ayrı ayrı verilmiştir. Yedek çıkışta nominal gücün 1,6 katına kadar görünür güç, 2 saniye süreyle belirtilir. Şebekeden yedek beslemeye geçiş süresi ise 10 ms'nin altındadır.
Bu değerler belirli çalışma koşulları için geçerlidir; her yükün ilk kalkış akımının veya her motorun çalıştırılabileceği anlamına gelmez. Yedek besleme tasarımı yapılırken yüklerin sürekli ve kalkış güçleri dikkate alınmalıdır.
Verimlilik ve Koruma Özellikleri
Teknik föyde maksimum verimlilik %97,8, Avrupa verimliliği %97,4 olarak belirtilmiştir. Üründe anti-adalama, çıkış aşırı akım, kısa devre ve DC ters polarite korumaları ile entegre DC anahtarı listelenmiştir. Dalgalanma koruması DC Tip II / AC Tip II olarak belirtilir.
Giriş koruma sınıfı IP66'dır. Entegre AFCI 2.0 özelliği teknik föyde opsiyonel olarak gösterilmiştir; bu özelliğin sipariş edilecek ürün konfigürasyonunda bulunup bulunmadığı ayrıca doğrulanmalıdır.
Kullanım Alanları
- Ticari işletmelerin güneş enerjisi ve batarya depolama projeleri
- Fabrika ve üretim tesisleri
- Depolar ve lojistik tesisleri
- Enerji tüketimi yüksek işletmeler
- Şebeke ve yedek enerji yönetimini birlikte planlayan tesisler
- Jeneratör bağlantılı enerji sistemleri
Uygunluk; elektrik projesine, şebeke bağlantı şartlarına, yerel mevzuata ve üreticinin izin verdiği sistem konfigürasyonuna göre değerlendirilmelidir.
Teknik Özellikler
| Genel Bilgiler |
| Marka |
Solis |
| Model |
S6-EH3P50K-H |
| İnverter tipi |
Üç fazlı hibrit enerji depolama inverteri |
| Topoloji |
Transformatörsüz |
| PV Girişi |
| Önerilen maksimum PV dizi gücü |
100 kW |
| Maksimum kullanılabilir PV giriş gücü |
96 kW |
| Maksimum giriş gerilimi |
1000 V |
| Nominal gerilim |
600 V |
| Başlangıç gerilimi |
180 V |
| MPPT gerilim aralığı |
150–850 V |
| Maksimum giriş akımı |
4 × 40 A |
| Maksimum kısa devre akımı |
4 × 60 A |
| MPPT sayısı / maksimum dizi sayısı |
4 / 8 |
| Batarya |
| Batarya türü |
Lityum iyon |
| Batarya çalışma gerilim aralığı |
150–800 V |
| Maksimum şarj/deşarj gücü |
55 kW |
| Maksimum şarj/deşarj akımı |
70 A × 2 |
| Batarya giriş sayısı |
2 |
| Her batarya girişinin maksimum şarj/deşarj gücü |
35 kW |
| Batarya iletişimi |
CAN / RS485 |
| AC Çıkışı ve Şebeke |
| Nominal AC çıkış gücü |
50 kW |
| Maksimum görünür çıkış gücü |
50 kVA |
| Nominal şebeke gerilimi |
3/N/PE, 220/380 V veya 230/400 V |
| Nominal şebeke frekansı |
50 / 60 Hz |
| Nominal şebeke çıkış akımı |
76 A / 72,2 A |
| Güç faktörü |
> 0,99 (0,8 ileri–0,8 geri) |
| Toplam harmonik bozulma (THDi) |
< %3 |
| Yedek çıkış nominal gücü |
50 kW |
| Yedek çıkış aşırı yük kapasitesi |
Nominal gücün 1,6 katı, 2 saniye |
| Yedek beslemeye geçiş süresi |
< 10 ms |
| Verimlilik ve Koruma |
| Maksimum verimlilik |
%97,8 |
| Avrupa verimliliği |
%97,4 |
| Dalgalanma koruması |
DC Tip II / AC Tip II |
| AFCI 2.0 |
Opsiyonel |
| Giriş koruma sınıfı |
IP66 |
| Fiziksel Özellikler ve İletişim |
| Boyutlar (G × Y × D) |
530 × 880 × 290 mm |
| Ağırlık |
73 kg |
| Çalışma ortam sıcaklığı |
-25 °C ile +60 °C |
| Bağıl nem |
%0–95 |
| Maksimum çalışma yüksekliği |
4000 m |
| Soğutma |
Akıllı fan soğutması |
| Ekran |
7 inç LCD, Bluetooth ve uygulama desteği |
| İletişim |
CAN, RS485, Ethernet; opsiyonel Wi-Fi, Cellular ve LAN |
Teknik değerler, Solis S6-EH3P(30-50)K-H ürün ailesine ait üretici teknik föyündeki 50K sütunundan alınmıştır. Ürün konfigürasyonu ve teknik değerler sipariş öncesinde üretici veya yetkili tedarikçi ile teyit edilmelidir.
Sık Sorulan Sorular
Solis S6-EH3P50K-H kaç kW gücündedir?
Modelin nominal AC çıkış gücü 50 kW'tır.
Bu inverter kaç kW güneş paneliyle kullanılabilir?
Üretici teknik föyünde önerilen maksimum PV dizi gücü 100 kW, maksimum kullanılabilir PV giriş gücü 96 kW olarak belirtilmiştir. Kesin panel dizilimi elektriksel sınırlar ve proje koşulları dikkate alınarak hesaplanmalıdır.
Kaç MPPT girişi vardır?
S6-EH3P50K-H modelinde 4 MPPT ve maksimum 8 PV dizisi bulunur.
Hangi bataryalarla uyumludur?
Teknik föy, 150–800 V çalışma gerilimi aralığındaki lityum iyon bataryaları belirtir. Satın almadan önce batarya modeli, BMS iletişimi ve üreticinin uyumluluk listesi kontrol edilmelidir.
Şebeke kesildiğinde yedek enerji sağlayabilir mi?
Üründe yedek çıkış tanımlanmıştır. Ancak yedekleme işlevinin devreye alınması, sistem konfigürasyonuna, bataryaya, elektrik tesisatına ve ilgili koruma düzenlerine bağlıdır.
Jeneratör bağlantısı destekleniyor mu?
Üretici teknik föyünde jeneratör girişi için ayrı elektriksel değerler verilmiştir. Jeneratör uyumu ve bağlantı koşulları proje öncesinde teyit edilmelidir.
İnverterin koruma sınıfı nedir?
Teknik föyde giriş koruma sınıfı IP66 olarak belirtilmiştir. Kurulum yine üreticinin montaj talimatlarına ve çevresel koşullara uygun yapılmalıdır.
Solis S6-EH3P50K-H İçin Bilgi ve Proje Desteği
İşletmeniz için uygun inverter ve batarya kapasitesini belirlemek istiyorsanız güneş paneli gücü, günlük tüketim, hedeflenen yedekleme süresi ve mevcut elektrik altyapısı bilgileriyle teknik değerlendirme talep edebilirsiniz.
Mil Enerji üzerinden ürün, tedarik ve proje uyumluluğu hakkında bilgi alabilirsiniz.
