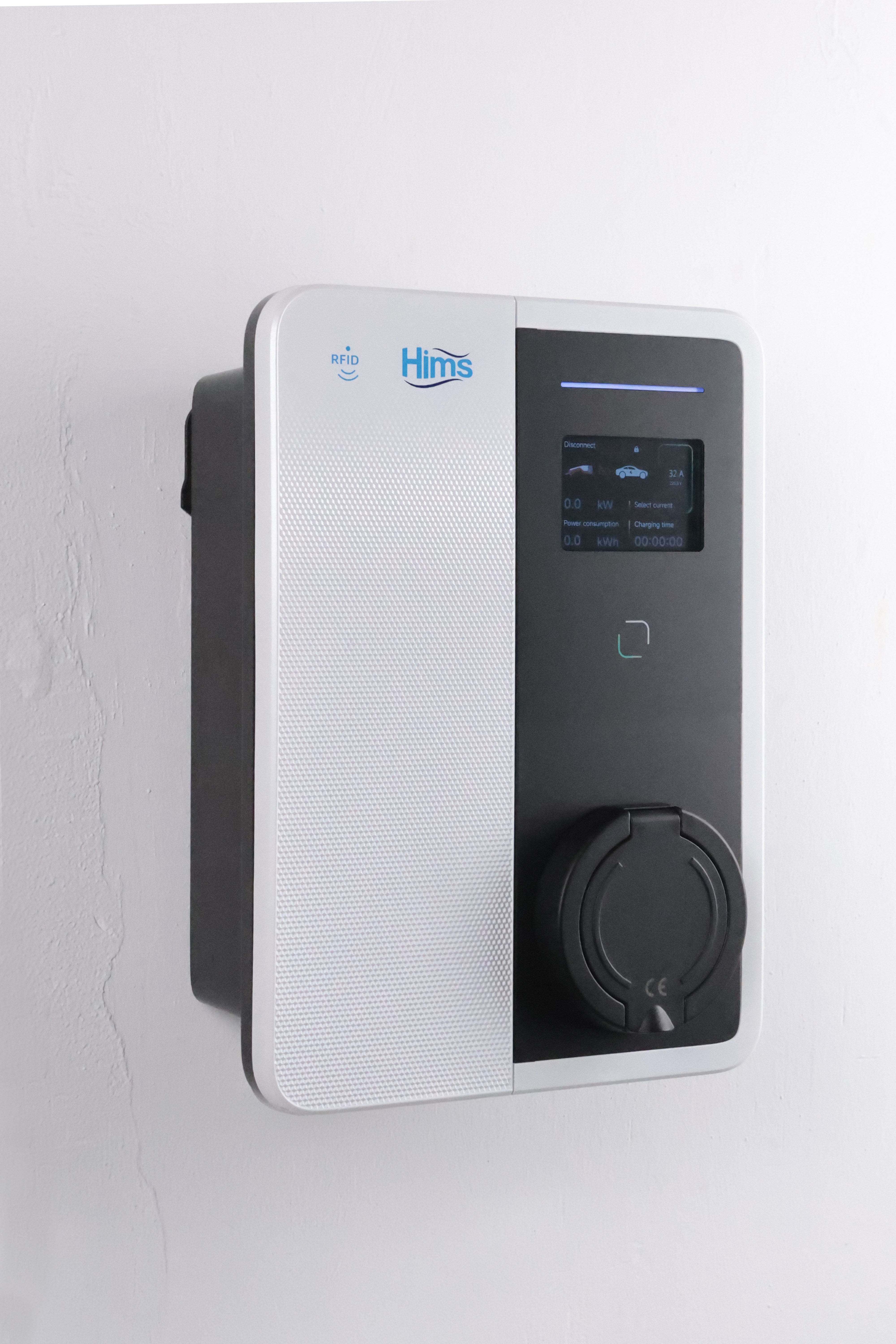

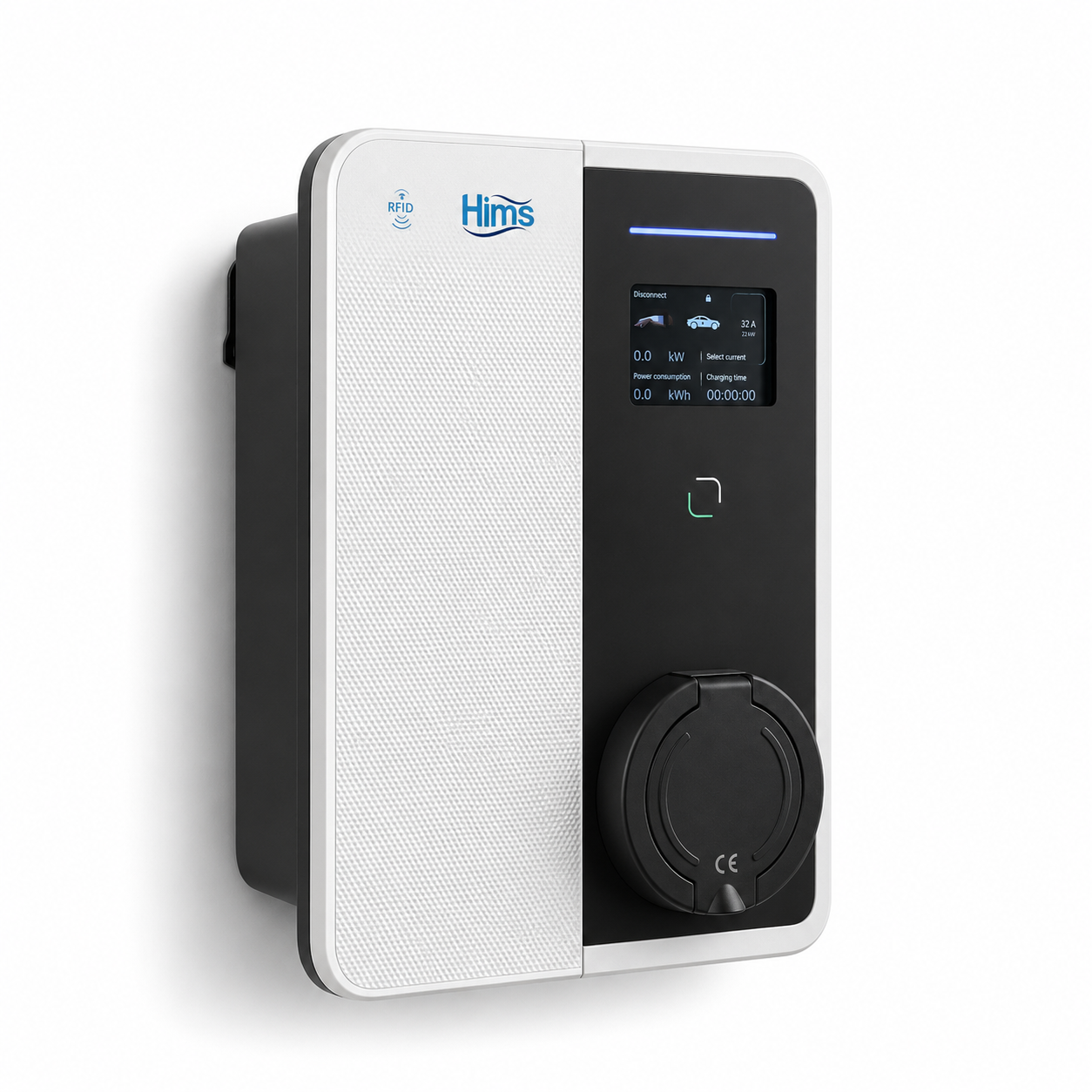

22 kW Elektrikli Araç Şarj Cihazı HEVC-22
HEVC-22, elektrikli araçların AC üzerinden şarj edilmesi için tasarlanmış 22 kW maksimum çıkış gücüne sahip duvar tipi bir AC şarj istasyonudur. HIMS HEVC serisi; 380–400 V AC nominal gerilim, 8/16/24/32 A çıkış akımı ve monofaze/trifaze kullanım seçenekleriyle farklı elektrik altyapılarında değerlendirilmek üzere sunulmaktadır.
Ürünün kullanım senaryosu belirlenirken şarj cihazının kapasitesi kadar aracın AC şarj kapasitesi, elektrik tesisatının faz yapısı ve mevcut altyapının cihazı destekleyip desteklemediği birlikte değerlendirilmelidir.
HEVC-22 ile AC Elektrikli Araç Şarjı
AC şarj sistemlerinde istasyon, elektrik enerjisini alternatif akım olarak araca iletir. AC'nin doğru akıma dönüştürülmesi ise aracın içerisindeki Onboard Charger (OBC) tarafından gerçekleştirilir.
Bu nedenle 22 kW kapasiteli bir AC şarj istasyonunun kullanılması, her elektrikli aracın mutlaka 22 kW ile şarj olacağı anlamına gelmez. Aracın OBC kapasitesi daha düşükse gerçek şarj gücü aracın desteklediği seviyede kalır. HIMS Academy de AC şarj hızının cihaz, araç ve elektrik tesisatı birlikte değerlendirilerek belirlenmesi gerektiğini belirtmektedir. :contentReference[oaicite:1]{index=1}
22 kW Şarj Gücü Nasıl Değerlendirilmelidir?
22 kW AC şarj gücüne ulaşabilmek için yalnızca şarj cihazının 22 kW olması yeterli değildir. Şarj cihazı, elektrikli aracın AC şarj kapasitesi ve elektrik altyapısı birlikte değerlendirilmelidir.
HIMS Academy'deki güç seviyeleri açıklamasında 11 kW için üç fazda 16 A, 22 kW için ise üç fazda 32 A örnekleri verilmektedir. Aynı dokümanda 22 kW seviyesinde uygun araç ve altyapının birlikte bulunması gerektiği özellikle belirtilmektedir. :contentReference[oaicite:2]{index=2}
HEVC-22 Elektrik Altyapısı
HEVC-22'nin 22 kW seviyesinde kullanılacağı sistemlerde elektrik altyapısının uygunluğu kurulum öncesinde değerlendirilmelidir. Özellikle faz yapısı, sigorta, kablo kesiti, topraklama ve kurulu güç dikkate alınmalıdır.
HIMS Academy'nin 22 kW AC trifaze kurulum referansında 40 A, 4 kutuplu sigorta; 40 A, 30 mA Type A kaçak akım koruması ve cihazdaki 6 mA DC algılama özelliği belirtilmektedir. Aynı kaynakta topraklama ve kablo kesitinin doğru seçilmesi gerektiği vurgulanmaktadır. :contentReference[oaicite:3]{index=3}
Bu değerler bir saha projesinin otomatik olarak aynı şekilde uygulanacağı anlamına gelmez. Nihai elektrik altyapısı ve koruma elemanları, mevcut tesisat ve ilgili uygulama koşullarına göre yetkili personel tarafından değerlendirilmelidir.
Monofaze ve Trifaze Altyapı Arasındaki Fark
Elektrikli araç şarj cihazı seçiminde tesisatın monofaze veya trifaze olması önemli bir kriterdir. HIMS Academy'de monofaze altyapı için 3,7 kW ve 7,4 kW seviyeleri; trifaze altyapı için ise 11 kW ve 22 kW seviyeleri örneklenmektedir.
22 kW seviyesinde AC şarj için üç fazlı altyapının yanı sıra aracın da uygun AC şarj kapasitesine sahip olması gerekir. Bu nedenle HEVC-22 satın alınmadan önce hem aracın hem de montaj yapılacak elektrik tesisatının uygunluğu kontrol edilmelidir. :contentReference[oaicite:4]{index=4}
HEVC-22 Teknik Özellikleri
| Ürün |
HEVC-22 |
| Şarj tipi |
AC |
| Faz sayısı |
Monofaze / Trifaze |
| Nominal gerilim |
380–400 V AC |
| Çıkış akımı |
8 / 16 / 24 / 32 A |
| Maksimum çıkış gücü |
22 kW |
| Çalıştırma seçenekleri |
RFID / Mobil Uygulama / OCPP 1.6J |
| Koruma sınıfı |
IP54 |
RFID, Mobil Uygulama ve OCPP 1.6J
HEVC serisinde şarj işleminin başlatılması ve kullanım senaryosuna göre yönetilmesi için RFID, mobil uygulama ve OCPP 1.6J seçenekleri sunulmaktadır. Bu özellikler, ürünün yalnızca enerji aktarımı yapan bir cihaz olarak değil, kullanım senaryosuna göre yönetilebilen bir AC şarj çözümü olarak değerlendirilmesini sağlar.
Özellikle ortak kullanım alanlarında kullanıcı yetkilendirme ve merkezi yönetim ihtiyaçları önem kazanabilir. Hangi haberleşme veya yetkilendirme yönteminin kullanılacağı, kurulacak sistemin ihtiyaçlarına göre belirlenmelidir.
HEVC-22 Nerelerde Kullanılabilir?
HIMS ürün eğitim dokümanında HEVC serisi; ev, villa ve yazlık gibi bireysel kullanım senaryolarının yanı sıra site/apartman, iş yeri ve otel gibi ticari AC şarj uygulamaları arasında da gösterilmektedir. :contentReference[oaicite:5]{index=5}
Bu nedenle HEVC-22'nin kullanım alanı yalnızca konutlarla sınırlı değerlendirilmemelidir. Ürünün kullanılacağı ortam, araç sayısı, günlük şarj ihtiyacı, elektrik altyapısı ve kullanıcı yönetimi gereksinimleri birlikte incelenmelidir.
HEVC-22 Seçerken Hangi Bilgiler Kontrol Edilmeli?
- Elektrikli aracın marka ve modeli
- Aracın desteklediği maksimum AC şarj gücü
- Elektrik tesisatının monofaze veya trifaze olması
- Mevcut kurulu güç ve elektrik altyapısı
- Sigorta ve kaçak akım koruma yapısı
- Kablo kesiti ve şarj noktası ile pano arasındaki mesafe
- Topraklama durumunun uygunluğu
- RFID, mobil uygulama veya merkezi yönetim ihtiyacı
- Şarj cihazının sabit montaj için uygun konumu
HIMS'in satış yaklaşımında da araç modeli ve AC şarj gücü, faz yapısı, günlük kullanım yoğunluğu, yazılım/RFID ihtiyacı, taşınabilirlik ve pano ile şarj noktası arasındaki mesafe gibi kriterlerin değerlendirilmesi önerilmektedir. :contentReference[oaicite:6]{index=6}
Kurulum Öncesi Neler Kontrol Edilmelidir?
Elektrikli araç şarj istasyonlarında kurulum, yalnızca cihazın duvara monte edilmesinden ibaret değildir. Montaj konumu, kablo mesafesi, elektrik altyapısı, sayaç, faz yapısı ve topraklama gibi unsurların önceden değerlendirilmesi gerekir.
HIMS'in kurulum akışında keşif ve altyapı kontrolünün ardından montaj, elektrik bağlantısı, haberleşme ve yazılım ayarları, devreye alma, gerçek araçla test şarjı ve teslim aşamaları yer almaktadır. Kurulumun yetkili personel tarafından gerçekleştirilmesi gerektiği de dokümanda belirtilmektedir. :contentReference[oaicite:7]{index=7}
HEVC-22 Güvenlik ve Koruma Özellikleri
HIMS Academy, HIMS şarj istasyonlarında kaçak akım izleme, topraklama, aşırı akım, yüksek sıcaklık ve gerilim korumaları gibi güvenlik katmanlarının bulunduğunu belirtmektedir. Ürün ailesinde koruma sınıflarının modele göre değişebildiği ve HEVC serisi için IP54 değerinin verildiği görülmektedir.
HEVC-22'nin kurulumunda güvenli çalışma koşullarının sağlanması için elektrik altyapısı ve topraklama kontrolleri önemlidir. Şarj sisteminin güvenli çalışması, cihaz özellikleri kadar doğru tesisat ve uygun kurulumla da ilişkilidir.
22 kW Elektrikli Araç Şarj Cihazı Kimler İçin Uygundur?
HEVC-22, 22 kW seviyesinde AC şarj kapasitesinden yararlanabilecek uygun araç ve elektrik altyapısına sahip kullanıcılar için değerlendirilebilir. Özellikle ev, villa, yazlık, site, apartman, iş yeri ve otel gibi kullanım alanlarında ihtiyaçlara göre konumlandırılabilir.
Bununla birlikte en yüksek güç seviyesini seçmek her zaman en doğru seçim değildir. Kullanıcı ihtiyacı, aracın AC şarj kapasitesi ve mevcut elektrik altyapısı birlikte değerlendirilerek uygun ürün seçilmelidir.
HEVC-22 Hakkında Sık Sorulan Sorular
HEVC-22 kaç kW güçle şarj eder?
HEVC-22'nin maksimum AC çıkış gücü 22 kW'tır. Gerçek şarj gücü ise şarj cihazının kapasitesi, aracın AC şarj kapasitesi ve elektrik altyapısının sınırlarına göre belirlenir.
22 kW şarj cihazı her elektrikli aracı 22 kW ile şarj eder mi?
Hayır. Aracın AC şarj kapasitesi 22 kW'ın altındaysa araç kendi desteklediği maksimum güç seviyesinde şarj olur. AC şarjda OBC kapasitesi önemli bir sınırdır.
HEVC-22 monofaze veya trifaze kullanılabilir mi?
HIMS Academy'de HEVC serisi monofaze/trifaze faz yapısıyla listelenmektedir. Ancak 22 kW seviyesinden yararlanmak için uygun trifaze elektrik altyapısının ve aracın gerekli AC şarj kapasitesinin bulunması gerekir. :contentReference[oaicite:8]{index=8}
HEVC-22 hangi kullanım alanlarında değerlendirilebilir?
HIMS dokümanlarında HEVC serisi; ev, villa, yazlık, site/apartman, iş yeri ve otel gibi farklı AC şarj senaryolarında değerlendirilmektedir.
HEVC-22'de RFID desteği var mı?
Evet. HIMS Academy'de HEVC serisinin çalıştırma seçenekleri arasında RFID belirtilmektedir.
HEVC-22 OCPP destekliyor mu?
Evet. HIMS Academy'deki ürün bilgilerinde HEVC serisi için OCPP 1.6J desteği belirtilmektedir.
HEVC-22 satın almadan önce hangi bilgiler gerekli?
Araç modeli ve AC şarj kapasitesi, elektrik tesisatının faz yapısı, mevcut elektrik altyapısı, günlük kullanım ihtiyacı ve RFID veya merkezi yönetim gibi özelliklere duyulan ihtiyaç değerlendirilmelidir.
HEVC-22 İçin Teknik Destek Alın
22 kW elektrikli araç şarj cihazının aracınız ve elektrik altyapınız için uygun olup olmadığını değerlendirmek, ürün özellikleri hakkında bilgi almak veya şarj çözümü seçimi konusunda destek almak için Mil Enerji ile iletişime geçebilirsiniz.
